Casos de Ejemplo y Modelado Virtual
Explore la precisión de nuestros biomodelos y simulaciones virtuales 3D aplicados a la alta complejidad quirúrgica.
Sección: Cirugía ortopédica y Traumatología
Planificación Quirúrgica 3D y Guías Personalizadas:
Alta Predictibilidad en Resección y Reconstrucción de Fémur Oncológico
En el ámbito de la oncología ortopédica, las cirugías de resección tumoral y reconstrucción reconstructiva de alta complejidad en huesos largos, como el fémur, representan uno de los mayores desafíos para el cirujano traumatólogo. Lograr un margen oncológico completamente seguro mientras se preserva la máxima funcionalidad estructural exige una precisión milimétrica. Históricamente, los cortes óseos a mano alzada introducen variables de variabilidad geométrica, lo que puede comprometer el contacto óptimo entre el hueso receptor y el aloinjerto, traduciéndose en mayores tiempos quirúrgicos y riesgos de no unión ósea.
El Ajuste Mecánico Perfecto
Para superar estas limitaciones, 3D Reality Biomédico ha desarrollado un protocolo avanzado de ingeniería biomédica que optimiza la predictibilidad del procedimiento a través de una transición fluida y exacta de datos clínicos a herramientas físicas
Imagen DICOM
Modelo Virtual
Guía Física
Éxito quirúrgico

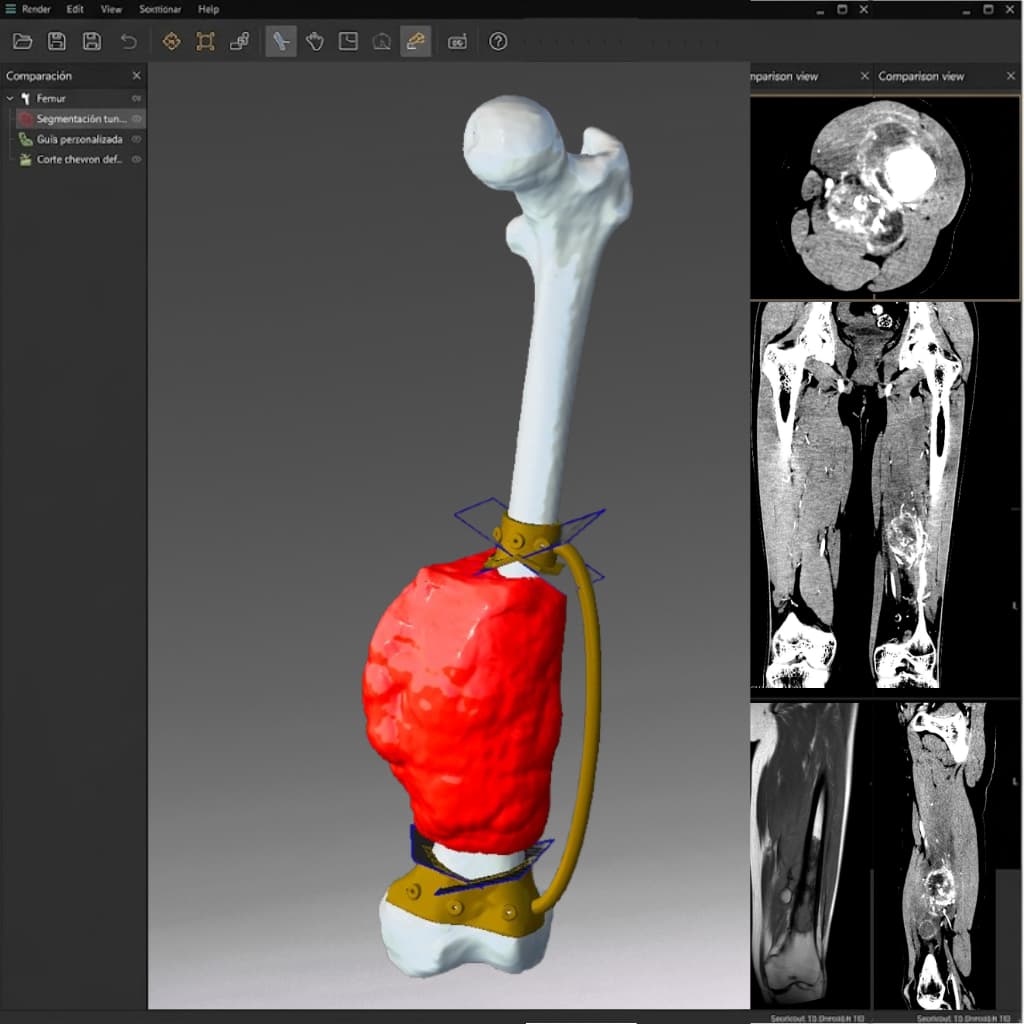

Fase Digital y Segmentación: A partir de las imágenes médicas nativas (DICOM) del paciente, nuestro equipo de ingenieros especialistas segmenta tridimensionalmente la anatomía del fémur y delimita con exactitud geométrica los márgenes de la masa tumoral.
Diseño de Corte Tipo Chevron: En colaboración con el equipo quirúrgico, se diseña virtualmente un corte en configuración «Chevron» (en forma de V invertida). Esta geometría entrelazada calculada digitalmente duplica la estabilidad intrínseca de la unión y proporciona un ajuste mecánico perfecto, distribuyendo las fuerzas de carga y torsión de forma óptima.
Manufactura Biomédica de Precisión (PSI): El modelo virtual se materializa mediante impresión 3D médica de alta resolución, generando:
Un biomodelo anatómico táctil donde la masa tumoral (identificada en color rojo) permite un análisis espacial preoperatorio absoluto.
Guías de corte personalizadas y translúcidas, adaptadas minuciosamente a la corteza ósea tanto del fémur del paciente como del aloinjerto que se va a implantar.
Resultados e Impacto en el Quirófano
La evidencia física demuestra que el uso de guías personalizadas translúcidas elimina por completo la improvisación en la sala de operaciones. Al acoplarse perfectamente sobre los relieves óseos, guían la herramienta de corte exactamente por el plano planificado. El resultado es un acoplamiento simétrico e inmediato entre el fémur resecado y el aloinjerto, reduciendo drásticamente el tiempo en quirófano, disminuyendo los riesgos de isquemia y asegurando una perfecta estabilidad estructural.
Optimice su próxima planificación quirúrgica compleja.
Solicite una demostración de nuestro servicio de biomodelado y guías personalizadas enviando sus archivos DICOM a través de nuestro portal seguro.
Sección: Cirugía maxilofacial
Cirugía Maxilofacial Compleja:
Planificación 3D y Doble Guía Quirúrgica en Campos Anatómicos con Fibrosis Post-Radioterapia
La radioterapia es un pilar fundamental en el tratamiento de tumores de cabeza y cuello; sin embargo, las secuelas tisulares secundarias representan un desafío crítico para el cirujano maxilofacial. La fibrosis severa y la distorsión de los tejidos blandos provocan una pérdida casi total de las referencias anatómicas convencionales. En cirugías de revisión o resección por recidiva, esta falta de visibilidad eleva drásticamente el riesgo de lesionar estructuras neurovasculares vitales y dificulta la delimitación de márgenes oncológicos seguros.
Navegación Virtual Preoperatoria
Frente a un campo anatómico hostil, la ingeniería biomédica de 3D Reality Biomédico interviene para devolver el control absoluto al equipo quirúrgico. Mediante el procesamiento de imágenes tomográficas de alta resolución, se reconstruye la estructura ósea remanente, permitiendo al cirujano explorar la anatomía real del paciente en un entorno virtual libre de fibrosis.
El eje de este caso de éxito radica en el desarrollo de un sistema de doble guía quirúrgica personalizada (Patient-Specific Instruments – PSI) diseñado a la medida exclusiva del paciente:
Guía Condilar: Diseñada específicamente para fijar la posición y los límites de corte en el cóndilo mandibular.
Guía de Arco Temporomandibular: Adaptada milimétricamente a la fosa y arco cigomático para asegurar la correspondencia posicional exacta de la articulación.
Predictibilidad y Reducción de Riesgo Intraoperatorio
Este abordaje de doble guía permitió definir los límites precisos de la resección ósea de forma virtual antes de realizar la primera incisión. Al trasladar de manera exacta la planificación digital al campo quirúrgico real mediante las guías físicas translúcidas, se eliminó la necesidad de disecciones extensas en busca de referencias perdidas.
El impacto clínico directo se tradujo en un procedimiento controlado, reproducible, con una reducción significativa del tiempo bajo anestesia general y una preservación óptima de las estructuras adyacentes sanas.
¿Se enfrenta a una cirugía de revisión o un campo anatómico distorsionado por fibrosis?
Asegure sus márgenes de resección desde la planificación virtual. Contacte con nuestro equipo de ingeniería biomédica y agende una sesión de planificación quirúrgica 3D hoy mismo.
Sección: Cirugía Torácica
Segmentación Virtual 3D:
Micro-precisión en la Resección de Nódulos Pulmonares mediante VATS
En la cirugía torácica mínimamente invasiva (VATS), la localización de nódulos pulmonares pequeños (menores a 2 cm) y profundos representa uno de los mayores obstáculos intraoperatorios. Cuando una lesión mide apenas 15 mm y presenta una cavitación central, la pérdida de tacto y la falta de referencias visuales directas en el monitor suelen prolongar los tiempos de búsqueda en el quirófano. Ante esta limitación, muchos equipos se ven forzados a realizar lobectomías radicales para asegurar el margen, sacrificando tejido pulmonar funcional que podría ser preservado.

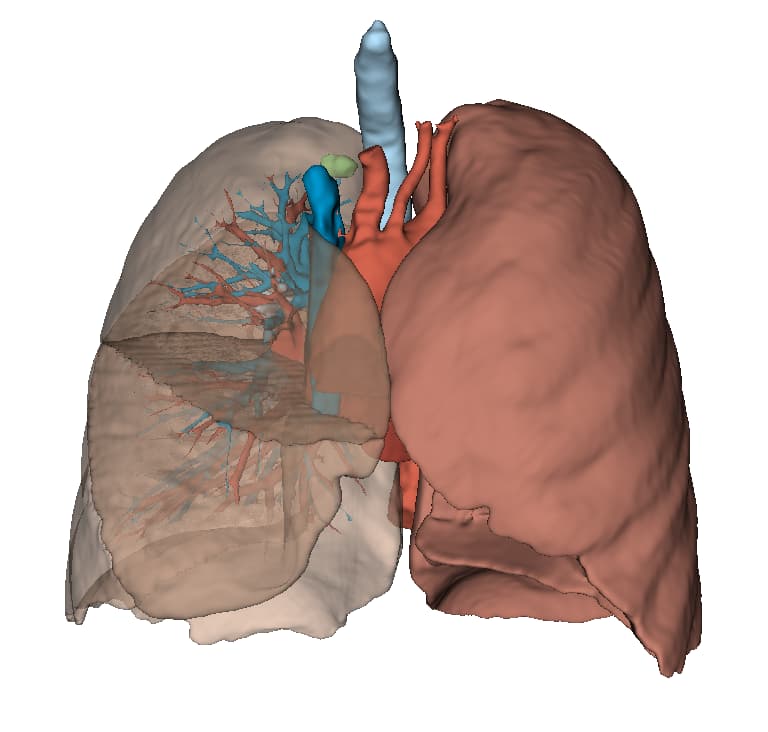

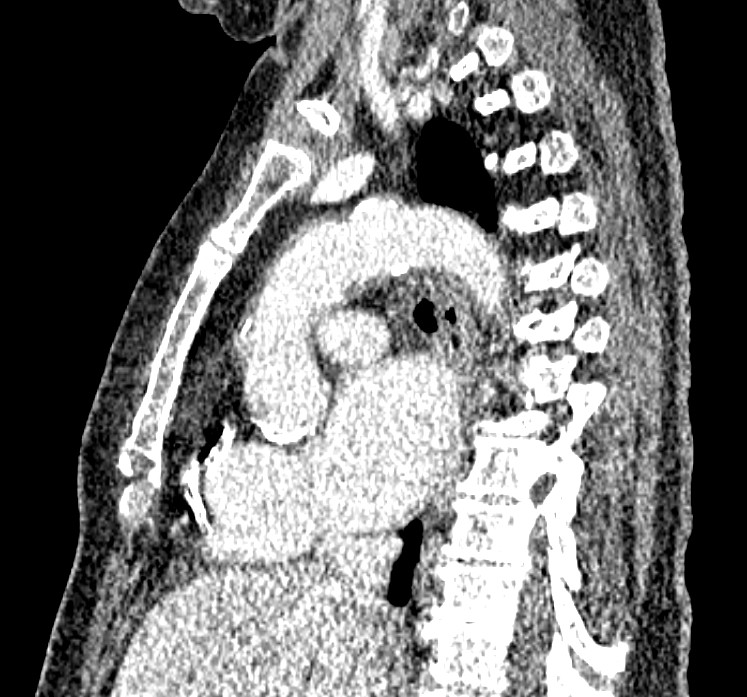

Para sustituir la exploración a ciegas por un abordaje táctico exacto, 3D Reality Biomédico procesa las imágenes DICOM de tomografía computarizada mediante protocolos de segmentación digital avanzada. El resultado es un modelo virtual 3D interactivo que aísla las estructuras pulmonares críticas con resolución micrométrica:
- Relación Vascular y Bronquial: Mapeo exacto de la distancia e interacción del nódulo con los vasos mediastínicos y los bronquios segmentarios.
- Evaluación Morfológica: Visualización detallada de la cavitación central y los límites reales de la lesión.
- Preservación de Parénquima: Planificación de resecciones sublobares (segmentectomías o resecciones en cuña) con márgenes oncológicos oncológicamente seguros.
Menos Tiempo Quirúrgico, Mayor Pulmón Sano
La planificación 3D virtual elimina la necesidad de lobectomías radicales innecesarias en nódulos pequeños, permitiendo resecciones sublobares de micro-precisión, disminuyendo el tiempo quirúrgico y protegiendo el pulmón sano del paciente. Al ingresar al bloque quirúrgico con una hoja de ruta tridimensional, el cirujano torácico reduce la variabilidad del procedimiento y dota a la institución de un estándar de seguridad y eficiencia de alta fidelidad.
Incremente la precisión y disminuya los tiempos de búsqueda intraoperatoria en nódulos pulmonares pequeños. Solicite la segmentación virtual 3D de su próximo caso complejo enviando sus archivos DICOM aquí.
Sección: Urología
Cirugía Oncológica Pediátrica Compleja:
Segmentación 3D para la Delimitación de Márgenes en el Tumor de Wilms
La oncología pediátrica impone límites anatómicos sumamente estrictos debido al reducido espacio quirúrgico disponible. Cuando un Tumor de Wilms alcanza grandes dimensiones, el notable efecto de masa altera drásticamente la disposición habitual de los órganos, desplazando y distorsionando las referencias anatómicas tradicionales. Ante este escenario, las imágenes bidimensionales de los estudios convencionales pueden generar una alta incertidumbre diagnóstica: ¿el tumor está infiltrando las estructuras críticas circundantes o simplemente las está desplazando?
Frente a la sospecha diagnóstica y las limitaciones de la visualización bidimensional convencional, la bioingeniería aplicada se convierte en el aliado estratégico del cirujano.
Segmentación Digital Avanzada

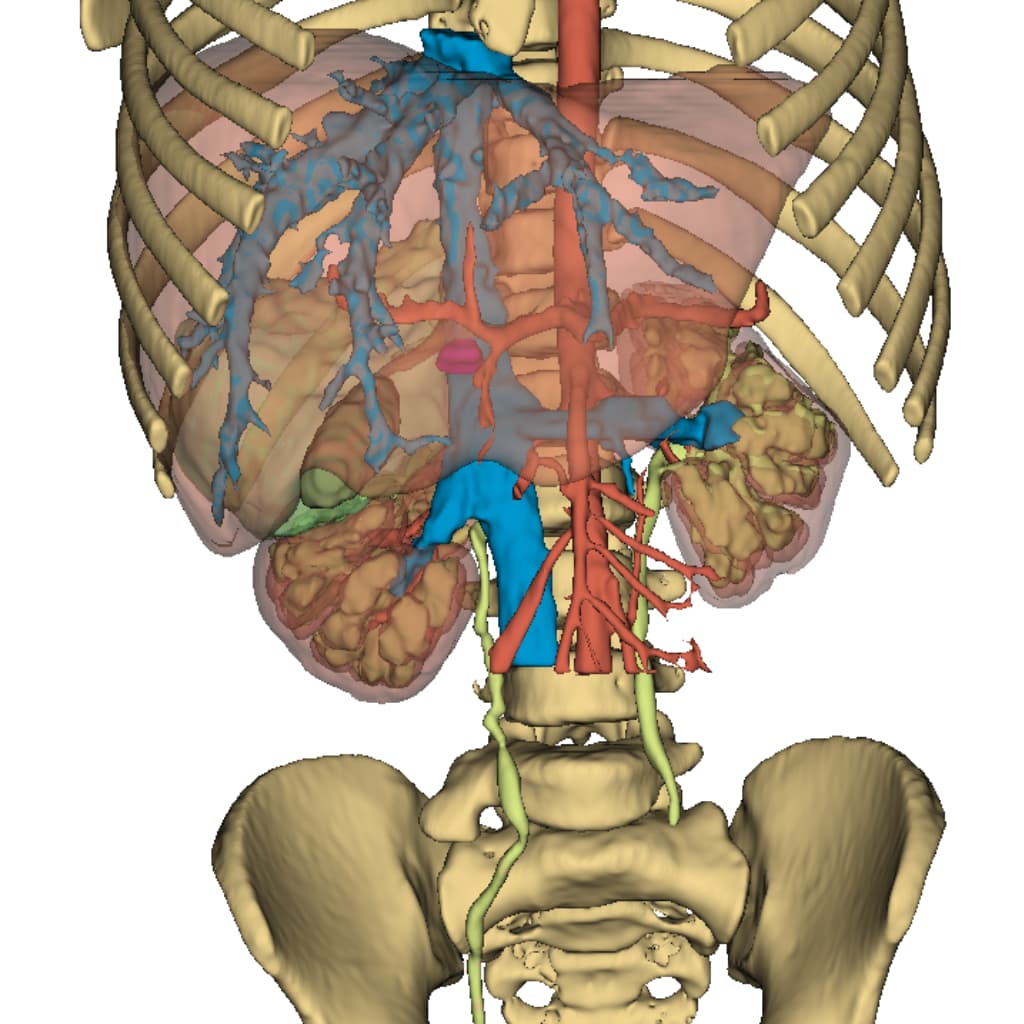

Para sustituir la exploración a ciegas por decisiones tácticas predecibles, 3D Reality Biomédico aplica protocolos de ingeniería biomédica basados en la segmentación digital interactiva. A partir de los archivos DICOM del paciente, nuestro equipo técnico aísla y reconstruye cada estructura en un entorno tridimensional de alta fidelidad.
Este procesamiento avanzado permite discriminar con total precisión micrométrica la relación del tumor con los elementos adyacentes:
Hígado y Glándula Suprarrenal: Identificación de los planos de clivaje reales para evaluar la viabilidad de la resección sin necesidad de abordajes quirúrgicos agresivos innecesarios.
Grandes Vasos: Visualización del trayecto exacto de la vena cava inferior y la aorta abdominal, determinando si existe compresión extrínseca o invasión parietal verdadera.
Máxima Seguridad en el Quirófano Pediátrico
Al transformar los datos planos en una herramienta virtual interactiva, el cirujano pediatra adquiere la capacidad de planificar el vector de abordaje idóneo y prever las maniobras de disección antes de tocar al paciente. Esto se traduce de forma directa en una cirugía altamente controlada, una disminución notable del tiempo bajo anestesia general y, fundamentalmente, en la maximización de la seguridad del paciente oncológico pediátrico.
Evalue la relación anatómica real de tumores complejos antes de ingresar a quirófano. Descubra cómo nuestro servicio de segmentación avanzada 3D aporta predictibilidad a sus cirugías enviando sus archivos DICOM hoy mismo.
